制冷系统膨胀装置解析
发布时间:2019-09-20浏览次数:

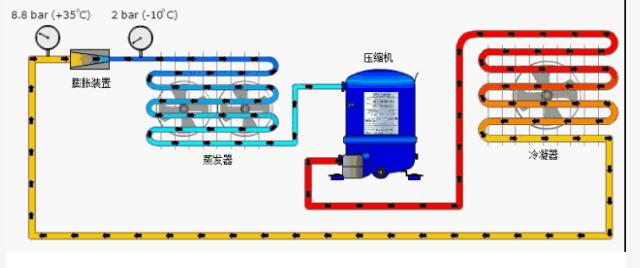

1、膨胀装置—功能概述

膨胀装置能限制液态制冷剂流出冷凝器,产生从高冷凝压力至低蒸发器压力的压降,从而使温度下降。

膨胀装置可控制液态制冷剂注入蒸发器。
制冷系统膨胀装置解析

2膨胀装置—类型

制冷系统使用的膨胀装置分为固定流口和可变流口两种。

固定流口的流道横截面积是固定不变的,而可变流口的流道横截面积随着质量流量的变化而变。

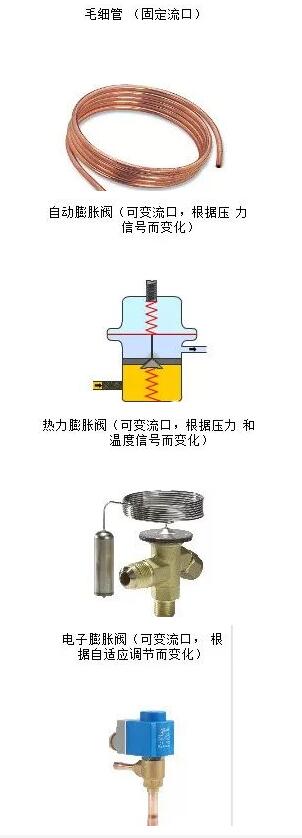

固定和可变流口的膨胀阀有:

制冷系统膨胀装置解析

3膨胀装置—毛细管

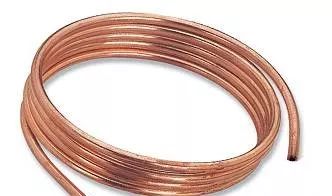

毛细管是一条细长的管子,整条管子的直径相同,用于 1:1 制冷系统(即一台压缩机和一个蒸发器)。

毛细管一词其实并不准确,因为在毛细管的制冷应用中,表面张力并不重要。



制冷剂毛细管的内管直径通常为 0.5 mm  3 mm,长度为 1.0 m  6 米。
制冷系统膨胀装置解析

1、价格低廉,不含活动零件,因而无需维护。

2、毛细管能在冷凝器和蒸发器之间达成压力平衡,使压缩机可以软启动。

3、非常适用于采用密封式压缩机的系统——此类系统采用精确充注和工厂装配。

1、无法根据流动状况的变化自行调节,因而无法对环境温度及负荷的每天变化和季节性变化做出响应。因此其系统效率通常低 于设计工况。

2、管孔狭小,容易阻塞,装配时需要倍加小心。应当在毛细管前端装一个干燥过滤器,以防止水汽或其他固体颗粒进入。

3、停机期间,蒸发器可能被注满,液体可能流向压缩机,使压缩机在启动时受损。因此对于毛细管系统来说,充注量必须非常精确。此外,它只适用于密封式压缩机,因为此类压缩机不会泄漏,所以能精确充注。一般会在蒸发器后端装一个储液器,以防压缩机发生液击。

4、只适用于仅有一台压缩机和一个蒸发器的小型系统。



4膨胀装置—自动膨胀装置

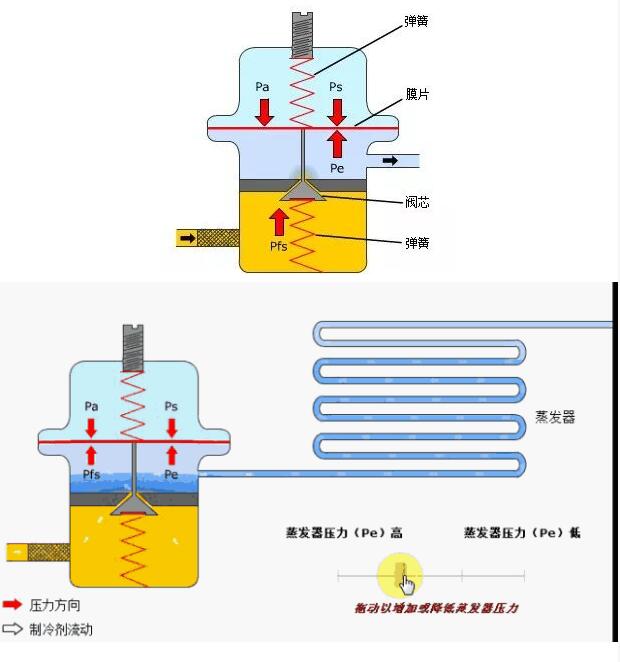

自动膨胀阀(AEV)又名恒压膨胀阀,其作用是维持恒定压 力,从而维持蒸发器温度恒定。

通过喷嘴降低压力。

 Pa - 大气压力

Ps - 弹簧压力

 Pfs - 随动弹簧压力(取决于设计)

Pe - 蒸发器压力

 Pa+Ps = Pfs+Pe膜片不移动。

 当蒸发器压力下降,Pa+Ps > Pfs+Pe时,膜片向下移动,阀门打开,让更多制冷剂流入蒸发器。



 当蒸发器压力升高,Pa+Ps < Pfs+Pe 时,膜片向上移动,阀门关闭,流入蒸发器的制冷剂减少。
制冷系统膨胀装置解析

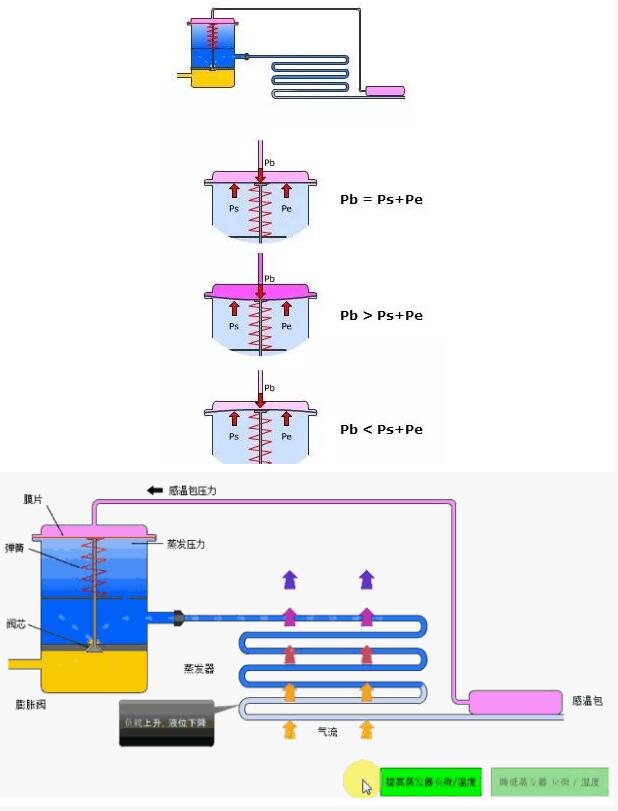

5膨胀装置—热力膨胀阀

热力膨胀阀是最通用的膨胀阀,也是商用制冷系统最常用的膨胀阀。

热力膨胀阀在蒸发器出口处维持一定水平的过热度,从而防止压缩机发生液击——一旦液态制冷剂流经感 温包所在的位置,它会试着关闭。

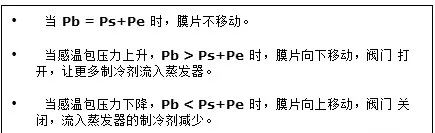

 Pb 感温包压力

Ps - 弹簧压力



 Pe - 蒸发器压力
制冷系统膨胀装置解析
制冷系统膨胀装置解析

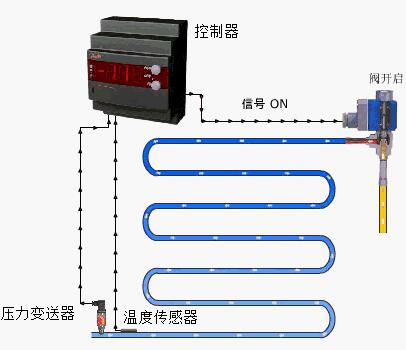

6膨胀装置—电子膨胀阀



1、工作原理

1、温度传感器用于测量离开蒸发器的过热蒸气的温度。

2、压力变送器用于测量蒸发器出口处的蒸发器压力。控 制器将压力信号转换成制冷剂的饱和温度测量值。

     3、然后用过热蒸汽温度减去饱和温度,以求得过热度



     4、控制器通过调节 PWM(脉宽调制)来打开或关闭阀门,以便精确控制制冷剂流量,达到过热度的预设值。
制冷系统膨胀装置解析

7详解热力膨胀阀

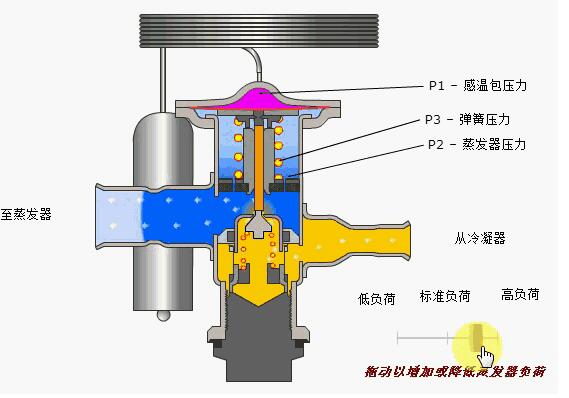

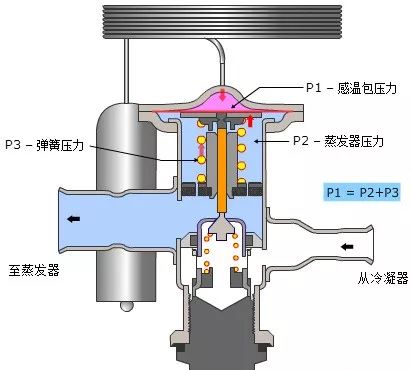

热力膨胀阀的核心是一个感温元件(1,它通过一个膜片与阀体(2隔开。

阀体内的其他主要元件有过滤器(3弹簧(4)和流口组件(5

一条毛细管将元件和感温包(6连接起来。



工作原理

热力膨胀阀在三种基本压力的作用下工作:

P1:感温包压力,它作用于膜片上侧,方向与阀的开启方 向一致。

P2:蒸发压力,它作用于膜片下侧,方向与阀的关闭方向 一致。

P3:弹簧压力,它同样作用于膜片下侧,方向与阀的关闭 方向一致。



膨胀阀发挥调节作用时,膜片一侧的感温包压力(P1)等 于另一侧蒸气压力(P2)与弹簧力(P3)之和。弹簧的作用是设定流口开启前感温包压力需要克服的最小阻力。主弹簧的作用是设定感温包压力为了打开阀门而需要克 服的最小阻力/压力。
制冷系统膨胀装置解析
制冷系统膨胀装置解析

8内平衡与外平衡



正如我们在前面几页看到的那样,膨胀阀在三种基本压力的作 用下工作:感温包压力(Pb)、平衡口压力(Pe)和弹簧压力(Ps)。

平衡口压力是阀门感应到的蒸发器压力。这适用于压力及压力/温度可变的膨胀装置。

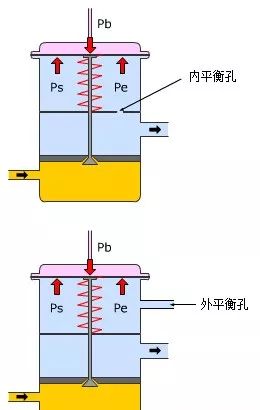

    将蒸发压力传递到阀膜片的方法有两种:

   1.

   2.
制冷系统膨胀装置解析

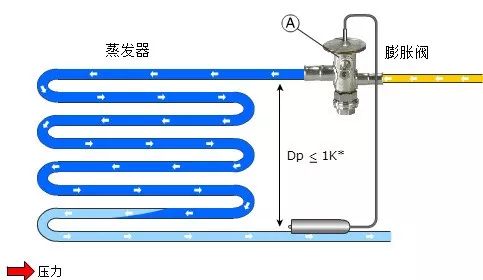

——在内部将蒸发器压力传递到膜片。
制冷系统膨胀装置解析
制冷系统膨胀装置解析

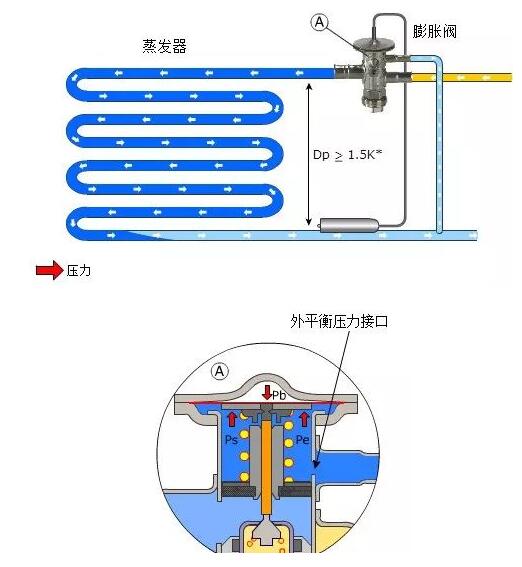

——蒸发器压力从蒸发器出口经外部连接传递到膜片。

*delta t  10 k(介质温度 – 蒸发温度)。若蒸发器的压降较高,应当使用带外平衡的膨胀阀。也就是说,带有分液头的系统必须使用外平衡的膨胀阀。
制冷系统膨胀装置解析

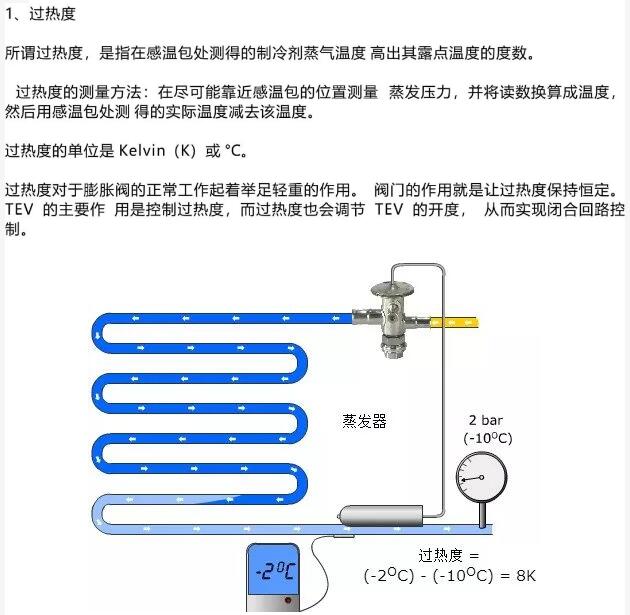

9过热度与过冷度

制冷系统膨胀装置解析

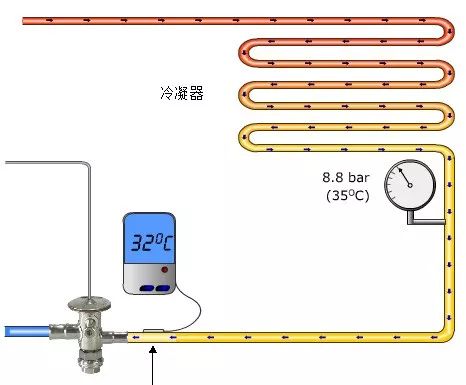

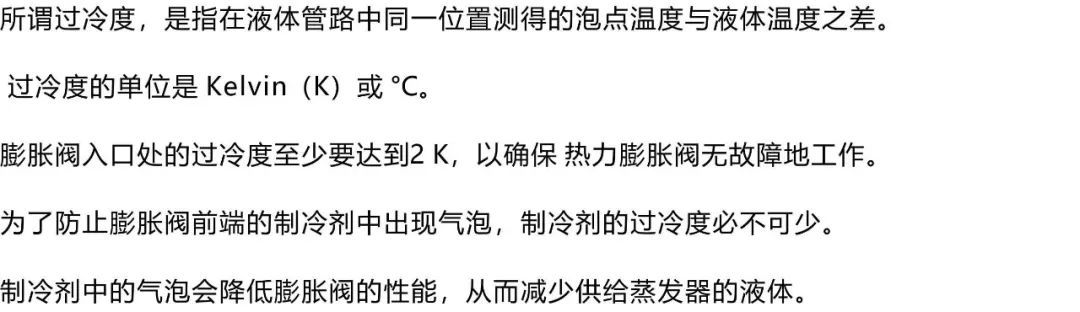

2、过冷度
制冷系统膨胀装置解析
制冷系统膨胀装置解析



10热力膨胀阀充注

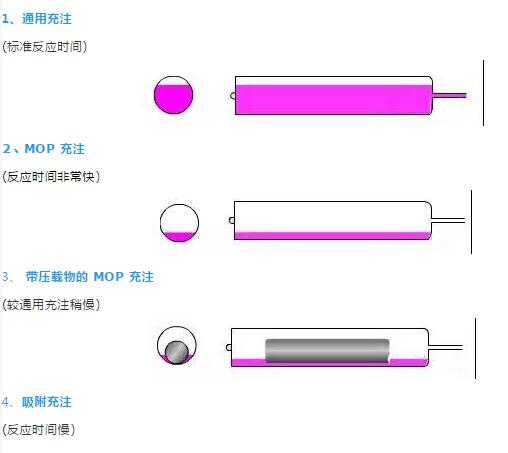

热力膨胀阀使用的充注有四种:
制冷系统膨胀装置解析

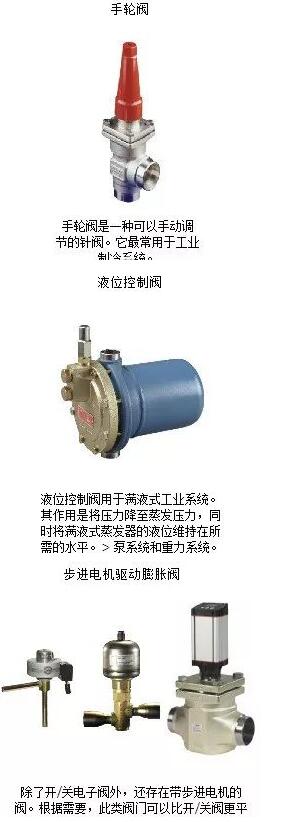

11其他膨胀装置


制冷系统膨胀装置解析
制冷系统膨胀装置解析
