如何用万用表测量压缩机的好坏
发布时间:2019-09-20浏览次数:312

  CSR 判定

  压缩机的引线辨别常见有3种方法:

  1)、 根据压缩机引线实际所接元件;

  2)、使用万用表电阻挡测量线圈引线或接线端子阻值;

  3)、根据压缩机接线盖或垫片标识。

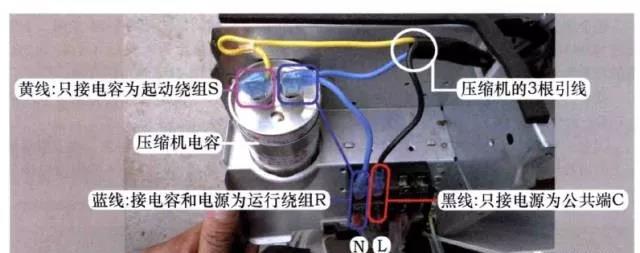

  1、根据接线来判定:

  黑线只接接线端子上电源L端(2号),为公共端(C);

  蓝线接电容和电源N端(1号), 为运行绕组( R);

  黄线只接电容, 为起动绕组(S)。

  2、根据压缩机接结盖或垫片标识判断引线功能

  压缩机接线盖或垫片(使用耐高温材料) 上标有 “ C、 R、S” 字样, 表示为接线端子的功能:C 为公共端、 R 为运行绕组、 S 为起动绕组。

  将接线盖对应接线端子, 或将垫片安装在压缩机上盖的固定位置,观察接线端子:

  对应标有 “ C ” 的端子为公共端、

  对应标有 “ R ” 的端子为运行绕组、

  对应标“ S ” 的端子为起动绕组

  2使用万用表测量压缩机

  逐个测量压缩机的3个接线端子阻值, 会得出3次不同的结果。

  (我们以上海日立SDl45UV-H6AU压缩机为例子讲解)

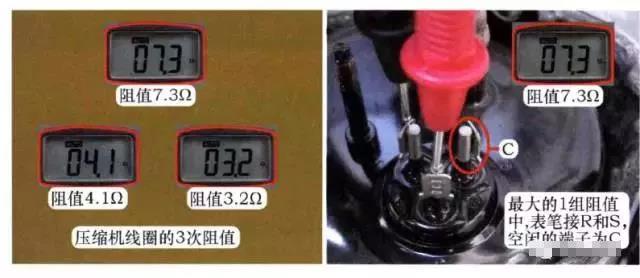

  在室外温度约15℃时,实测阻值依次为7. 3欧、 4.1欧、 3.2欧;

  阻值关系为:7.3欧 =4. 1欧 +3. 2欧。

  即最大阻值7.3欧为运行绕组+起动绕组的总和;

  1、找出公共端:

  在最大的阻值7. 3欧中, 表笔接的端子为起动绕组和运行绕组, 空闲的1个端子为公共端( C),参考下图:

  * 说明:判断接线端子的功能时, 实测时应测量引线, 而不用再打开接线盖、 拔下引线插头去测量接线端子, 只有更换压缩机或压缩机连接线,才需要测量接线端子的阻值以确定功能。

  2)、找出运行绕组和起动绕组:

  1表笔接公共端(C), 另1表笔分别测量另外2个端子阻值, 通常阻值小的端子为运行绕组(R)、 阻值大的端子为起动绕组(s)。

  当然也有个例:本机实测阻值大(4.1O欧)的端子为运行绕组(R);阻值小(3.2欧)的端子为起动绕组S。

  3手把手教你测压缩机线圈阻值

  1、认识:

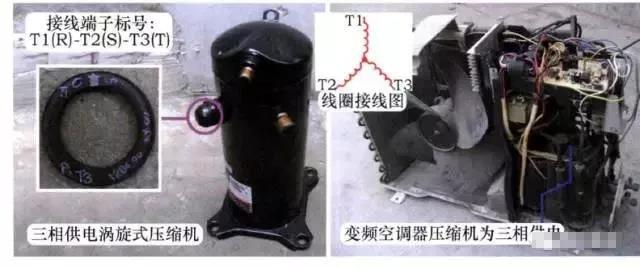

  相供电的涡旋式压缩机及变频空调器的压缩机,线圈均为三相供电,三相压缩机线圈内置3个绕组, 3个绕组的线径和匝数相同, 因此3个绕组的阻值相等。

  三相供电的压缩机 也引出3个接线端, 标号通常为Tl ( R或U)、 T2 (S或V)、TI (T或W),参考下图:

  2、测量接线端子阻值

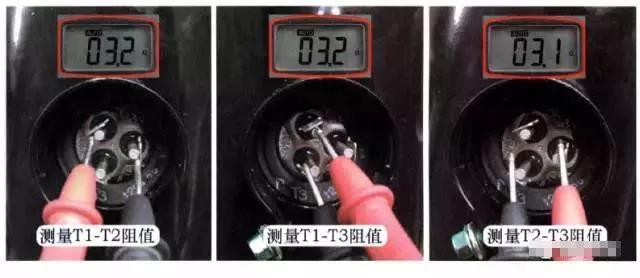

  使用万用表电阻档测量3个接线端子之间阻值, T1-T2、 TI-T3、T2-T3阻值相等, 阻值均为3欧左右。

  3、测量接线端子对地阻值

  空调器上电跳闸或开机跳闸故障最常见的原因,为压缩机线圈对地短路。

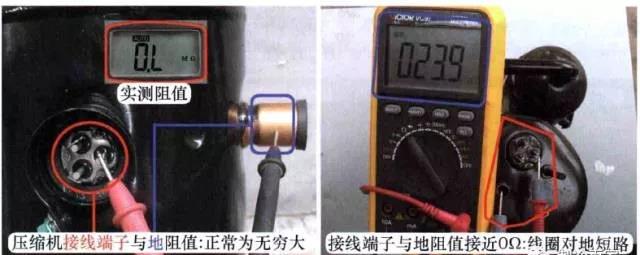

  检测方法是使用万用表电阻档, 测量接线端子和地(压缩机外壳、 铜管、 室外机铁皮)阻值,正常应为无穷大,参考下图:

  如果实测阻值为 0 欧或接近0 欧, 说明压缩机线圈对地短路,应更换压缩机。
